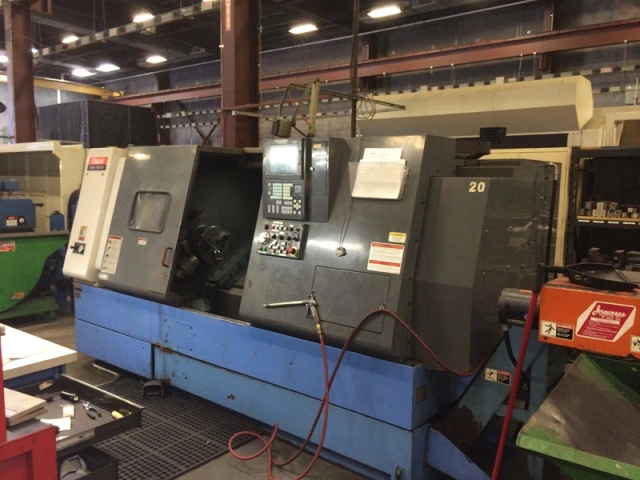

MAZAK QT 350
CNC LATHES 2 AXISTHIS QT 350 HAS 48" CENTERS, FUSION 640 CONTROL, 15" HYDRAULIC CHUCK WITH 4" BAR CAP AN A 35HP/ 2500 RPM SPINDLE.
Max. Swing | 25.93" |
Max Turning Diameter | 1,535" |
Spindle Bore/Max Bar Capacity | 4.4"/ 4.0" |
Z Travel | 48.03" |
X Travel | 10.63" |
Machining Length | 47.6" |
Chuck Size | 15" |
Chuck Type | Hydraullic |
Spindle Motor | 35 hp |
Spindle Speeds (RPM) | 2500 |
Spindle Bore | 4.4 in |
Max. Bar Capacity | 4" |
Turret Tool Positions | 12 |
Tailstock | Yes |
Chip Conveyor | Side |
Control | CNC (MAZATROL PC-FUSION-CNC 640T) |
Dimensions | 144" X 81.3" X 75.2 |
Weight | 15,620 LBS |
SPECIFICATIONS:
MAXIMUM SWING 25.93"
MAXIMUM SWING OVER CROSS SLIDE 19.88"
MAXIMUM CUTTING DIAMETER 15.35"
MAXIMUM CUTTING LENGTH 48" UNIVERSAL 47.6"
SPINDLE NOSE A2-8
BORE 4.4"
STANDARD BAR CAPACITY 4"
SPEED 6-2500 RPM
SPEED RANGES 1
HORSEPOWER (CONT./30MIN) 30HP/35HP
TORQUE 530 FT-LBS
TYPE OF TURRET DRUM 12D/24P
MAXIMUM NUMBER OF TOOLS 24
TOOL SIZE:
TURNING & FACING 1"X1.25"X6"
BORING BAR MAX. DIA 2.0"
TURRET INDEX TIME (SEC) 0.3/1 POS 0.67/FULL STEP
X-AXIS TRAVEL 10.63"
Z-AXIS 48" UNIVERSAL 48.03"
X-AXIS RAPID TRAVERSE 472 IPM
Z-AXIS 48" UNIVERSAL 787 IPM
TAILSTOCK CENTER MT #4
QUILL DIAMETER 3.94"
QUILL TRAVEL 5.12"
BODY TRAVEL (48" UNIVERSAL) 37.8"
FLOOR SPACE (W X L) 48" UNIVERSAL 81.3" X 144.5"
MACHINE HEIGHT 75.2"
TOTAL MACHINE WEIGHT (48" UNIVERSAL) 15,620 LBS
MAZATROL PC-FUSION-CNC 640T CONTROL (10.4" COLOR LCD)
RS232C INTERFACE
BACKGROUND TOOL PATH CHECKMACHINING NAVI-MONITOR
FLOPPY DISK UNIT
PCMCIA INTERFACE (2 SLOT) AND IC MEMORY CARD INTERFACE
AUTOMATIC TOOL SETTING SYSTEM (TOOL EYE)
(TOOL SETUP/TOOL WEAR COMPENSATION/TOOL BREAKAGE DETECTION)
HYDRAULIC UNIT/STANDARD WORKLIGHT
COMPLETE COOLANT SYSTEM
CHIP & COOLANT SPLASH GUARDING (FULL COVERAGE)
PROGRAMMABLE TAILSTOCK WITH BUILT IN LIVE CENTER (MT#4)
SPINDLE SPEED 2500 RPM (4.4 SPINDLE BORE)
INVERTER CHIP CONVEYOR SIDE DISCHARGE FOR 48 UNIV.
EIA/ISO OPTIONS PACKAGE FOR QUICK TURNS
15 HYDRAULIC CHUCK
