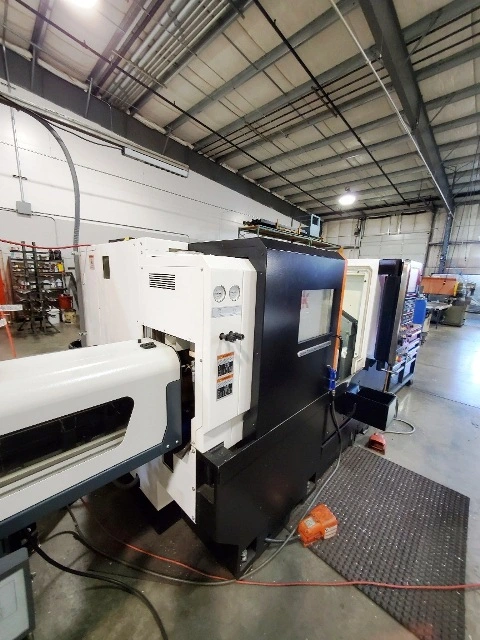

MAZAK QTU 250MSY
CNC LATHES MULTI AXISTHIS QTU 250MSY HAS A MATRIX 2 CONTROL, 8" HYDRAULIC CHUCK, 213 PSI COOLANT THRU, AUTOMATIC PARTS CATCHER AND COLLET CHUCKS FOR MAIN AND SUB SPINDLES.
Maximum Swing | 27.4" |
Max Turning Diameter | 13.5" |
Main Spindle Bore/Max Bar Capacity | 3.0/ 2.0 |
Tail Stock/Sub Spindle | Sub Spindle |
Maximum Cutting Length | 27" |
X-Axis Travel (X1, X2, X3) | 8.5 |
Z-Axis Travel (Z1, Z2, Z3) | 23.75 |
Y-Axis Travel (Y1, Y2, Y3) | 4 |
C-Axis Indexing (1, 2) | 0.001 |
Main Spindle Chuck Size | 8" |
Main Spindle Chuck Type | Hydraulic |
Main Spindle Bore Diameter | 3" |
Main Spindle Maximum Bar Work | 2" |
Main Spindle Speed | 4,500 RPM |
Main Spindle Horsepower (CONT. /30 MINS) | 20/ 15 |
Sub Spindle/2nd Spindle Chuck Size | 0 |
Sub Spindle/2nd Spindle Bore Size | 2.09 |
Sub Spindle/2nd Spindle Chuck Type | Collet |
Sub Spindle/2nd Spindle Speed | 6,000 RPM |
Sub Spindle/2nd Spindle Horsepower (CONT. /30 MINS) | 10 |
Turret Tool Positions 1, 2 | 12 |
Turret Rotary Tool Spindle Speed 1, 2 | 4500 |
Turret Rotary Tool Horse Power 1, 2 | 5 |
Parts Catcher | Yes |
Chip Conveyor | Yes |
Tool Eye Automatic Front Spindle | Yes |
Tool Eye Automatic Second Spindle | Yes |
High Pressure Coolant System (PSI) | 213 |
Control | CNC (MAZATROL MATRIX NEXUS 2) |
Weight | 12,260 LBS |
SPECIFICATIONS:
CHUCK SIZE 8
MAXIMUM SWING 27.4
STANDARD MACHINING DIAMETER 9.25
MAXIMUM MACHINING DIAMETER 13.50
MAX DISTANCE BETWEEN SPINDLE
END AND TURRET END. 27.0
BAR WORK CAPACITY 2.00
MAX SUPPORT WEIGHT
(CHUCK WORK/SHAFT WORK) 990/1,100 LBS
SPINDLE SPEED 4,500 RPM
SPINDLE NOSE A2-6
SPINDLE THROUGH-HOLE DIAMETER 3.0
SPINDLE MOTOR (40%ED/CONT) 20/15 HP
SPINDLE TORQUE (MAX) 123 FT/LBS
2ND SPINDLE CHUCK SIZE
6
2ND SPINDLE SPEED (40%ED). 6,000 RPM / 10HP
2ND SPINDLE NOSE A2-5
2ND SPINDLE BORE 2.09
TRAVEL (X/Y/Z) 8.50 / 4.00 / 23.75
MILLING SPINDLE 4,500 RPM
MILLING SPINDLE (25%ED) 5HP
NUMBER OF TOOLS 12
TURNING TOOL SIZE
(OUTSIDE/INSIDE/INSIDE 2ND) 1 / 1.5 / 1.0
RAPID TRAVERSE (X/Y/Z) 1,181 / 394/ 1,181 IPM
MACHINE HEIGHT 67.9
MACHINE LENGTH 102.4
MACHINE WIDTH 66.5
MACHINE WEIGHT 12,260 LBS
MATRIX NEXUS 2
213 PSI HIGH-POWER COOLANT
AUTOMATIC PARTS CATCHER (DIA. 2.5" X 4.7" X 5.5 LBS)
TOOL EYE (AUTOMATIC)
CHIP CONVEYOR SIDE 500U (20") DISPOSAL(HINGE)
BARFEED PREP
COMPLETE COOLANT SYSTEM25 PSI / 8 GPM
3-JAW AND COLLET CHUCKS FOR MAIN AND SUB SPINDLES,
AND EXTRA LIVE & STATIC TOOLS
