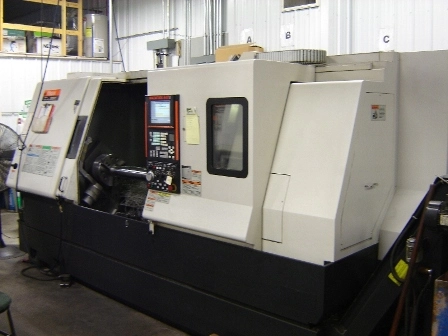

MAZAK SQT 300MY
CNC LATHES MULTI AXISTHIS SQT 300MY IS EQUIPPED WITH A FUSION 640 CONTROL, 60" CENTERS, OPTIONAL 4" BAR CAP, 12" 3-JAW CHUCK AND 105 PSI COOLANT THRU SPINDLE.
Maximum Swing | 29.5" |
Max Turning Diameter | 20.87" |
Main Spindle Bore/Max Bar Capacity | 4.4/ 4.0 |
Tail Stock/Sub Spindle | Tail Stock |
Maximum Swing Over Cross Slide | 20.87" |
Maximum Cutting Length | 62.6" |
X-Axis Travel (X1, X2, X3) | 10.125 |
Z-Axis Travel (Z1, Z2, Z3) | 63.25 |
Y-Axis Travel (Y1, Y2, Y3) | +/- 3" |
C-Axis Indexing (1, 2) | .0001 N/C CONTOURING |
Main Spindle Chuck Size | 12" |
Main Spindle Chuck Type | Hydraulic |
Main Spindle Bore Diameter | 4.4" |
Main Spindle Maximum Bar Work | 4" |
Main Spindle Speed | 4,000 RPM |
Main Spindle Horsepower (CONT. /30 MINS) | 35/ 30 |
Turret Tool Positions 1, 2 | 12 |
Turret Rotary Tool Spindle Speed 1, 2 | 4500 |
Turret Rotary Tool Horse Power 1, 2 | 5 |
Chip Conveyor | Yes |
Tool Eye Automatic Front Spindle | Yes |
Tool Eye Automatic Second Spindle | Yes |
Control | CNC (MAZATROL FUSION 640T) |
SPECIFICATIONS:
MAX. SWING 29.5"
MAX. CUTTING DIAMETER 20.87"
MAX. CUTTING LENGTH 62.608"
SPINDLE NOSE A2-8"
SPINDLE BORE 4.4"
SPINDLE BAR CAPACITY 4.0"
SPINDLE SPEEDS 6-4000 RPM
TURRET TYPE 12 POSITION
TOOL SIZE 1" X 1" X 6"
TURRET CLAMPING FORCE 11,700 LBS.
STROKE OF TURRET X- AXIS 10.125"
Z- AXIS 63.25"
C- AXIS .0001 DEG. N/C CONTOUR
Y- AXIS +- 3.00"
RAPID TRAVERSE RATE X , Z 1181 IPM , 984 IPM
C, Y 555 RPM, 59 IPM
TAILSTOCK CONTROL FULLY PROGRAMABLE
TAILSTOCK QUILL DIA. 3.94"
TAILSTOCK CENTER MT # 5
STROKE OF TAIL BODY 17.875"
MAIN MOTOR 35/30 HP AC
MACHINE WEIGHT 18,600 #
MAZATROL FUSION 640T CNC CONVERSATIONAL CONTROL
AUTOMATIC TOOL EYE
12" 3-JAW HYDRAULIC CHUCK
105 PSI COOLANT THRU
ALL AVAILABLE ROTARY TOOLS
CHIP CONVEYOR
ALL AVAILABLE TOOL HOLDERS
FULL AVAILABLE MANUALS
