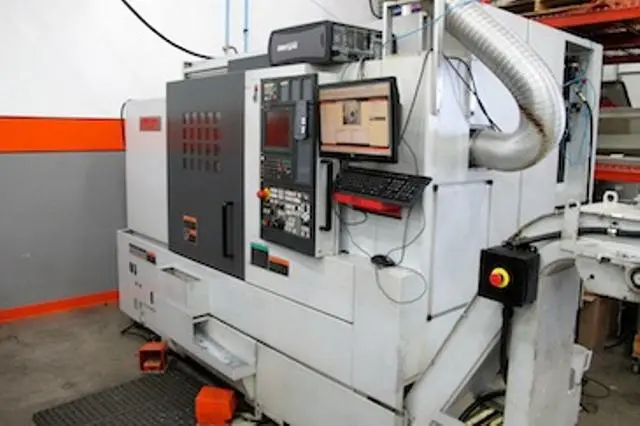

MORI SEIKI NL 2500SY/700 CNC MULTI AXIS LATHE
CNC LATHES MULTI AXISTHE MORI SEIKI NL 2500SY/700 COMES WITH COLLET CHUCKS ON MAIN AND SUB-SPINDLES, PARTS CATCHER, LNS BAR FEEDER AND 8 LIVE TOOLS.
Maximum Swing | 36.4" |
Max Turning Diameter | 14" |
Main Spindle Bore/Max Bar Capacity | 3.5/ 3.1 |
Tail Stock/Sub Spindle | Sub Spindle |
Distance Between Spindles | 31.3" |
X-Axis Travel (X1, X2, X3) | 10.2" |
Z-Axis Travel (Z1, Z2, Z3) | 31.3" |
Y-Axis Travel (Y1, Y2, Y3) | 3.9" |
W-Axis Travel Sub Spindle | 28.9 in |
Main Spindle Chuck Type | Collet |
Main Spindle Maximum Bar Work | 3.1" |
Main Spindle Speed | 4,000 RPM |
Main Spindle Horsepower (CONT. /30 MINS) | 25 |
Sub Spindle/2nd Spindle Chuck Size | 0 |
Sub Spindle/2nd Spindle Bore Size | 3.1 |
Sub Spindle/2nd Spindle Chuck Type | Collet |
Sub Spindle/2nd Spindle Speed | 6,000 RPM |
Sub Spindle/2nd Spindle Horsepower (CONT. /30 MINS) | 15 |
Turret Tool Positions 1, 2 | 12 |
Turret Rotary Tool Spindle Speed 1, 2 | 6000 |
Turret Rotary Tool Horse Power 1, 2 | 7.55 |
B-Axis Travel | 28.9 |
Parts Catcher | Yes |
Chip Conveyor | Yes |
Tool Eye Automatic Front Spindle | Yes |
Control | CNC (MORI SEIKI MSX-850 III) |
Dimensions | 122" X 80" X 84" |
Weight | 13,640 LBS |
SPECIFICATIONS:
SWING OVER BED 36.4"
MAX. TURNING DIAMETER 14"
MAX. TURNING LENGTH 27.7"
BAR WORK CAPACITY 3.1"
X-AXIS TRAVELS 10.2"
Y-AXIS TRAVELS 3.9"
Z-AXIS TRAVELS 31.3"
B-AXIS SPINDLE TWO TRAVEL 28.9"
MAIN SPINDLE SPEED 4,000 RPM
SUB-SPINDLE SPEED 6,000 RPM
SPINDLE NOSE MAIN/SUB A2-8/A2-6
TURRET POSITIONS 12
LIVE TOOL SPEED 6,000 RPM
LIVE TOOL MOTOR 5MIN/CONT 7.5/5 HP
RAPID TRAVERSE:
X/Z/B-AXIS 1181 IPM
Y-AXIS 394 IPM
DIMENSIONS (APPROX.) 122" X 80" X 84"
WEIGHT (APPROX.) 13,640 LBS
MORI SEIKI MSX-850 III
10" LCD SCREEN
RS-232C PORT INTERFACE FOR DNC OPERATION
COLLET CHUCK ON MAIN AND SUB-SPINDLES
PARTS CATCHER
TOOL PRESETTER
CHIP CONVEYOR
FULLY ENCLOSED GUARDING
HIGH PRESSURE COOLANT TANK & PUMP
LNS QUICK LOAD BAR FEED
ALL AVAILABLE MANUALS
(8) MISC LIVE TOOL HOLDERS
ARRANGE AN INSPECTION TODAY!
