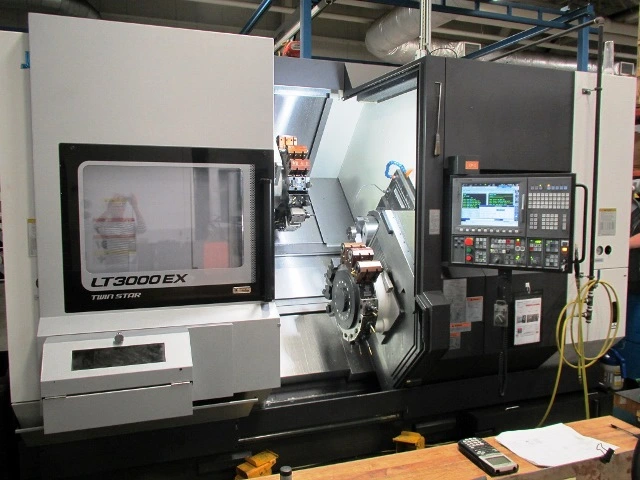

OKUMA LT3000EX-2TMY MULTI AXIS CNC LATHE
CNC LATHES MULTI AXISUPPER AND LOWER TURRET, SUB SPINDLE, MILLING AND Y AXIS - THE OKUMA LT3000EX-2TMY GETS IT DONE QUICKLY. 16 POSITION UPPER AND LOWER TURRET, 12.4" & 10" ATS CHUCKS, 3.18" DRAW TUBE, PREPPED FOR BAR FEEDER AND WELL-TOOLED.
Maximum Swing | 21.65" |
Max Turning Diameter | 13.78" |
Main Spindle Bore/Max Bar Capacity | 3.59/ 3.18 |
Tail Stock/Sub Spindle | Sub Spindle |
Maximum Cutting Length | 33.3" |
Distance Between Spindles | 47.24" |
X-Axis Travel (X1, X2, X3) | 10.04, 10.04 |
Z-Axis Travel (Z1, Z2, Z3) | 36.61", 36.61" |
Y-Axis Travel (Y1, Y2, Y3) | 4.92" (2.755” TO -2.165”) |
C-Axis Indexing (1, 2) | .001 |
W-Axis Travel Sub Spindle | 37.01 in |
Main Spindle Chuck Size | 12.4" |
Main Spindle Chuck Type | Hydraulic |
Main Spindle Bore Diameter | 3.59" |
Main Spindle Maximum Bar Work | 3.188" |
Main Spindle Speed | 4,200 RPM |
Main Spindle Horsepower (CONT. /30 MINS) | 40 |
Sub Spindle/2nd Spindle Chuck Size | 10 |
Sub Spindle/2nd Spindle Bore Size | 3.59 |
Sub Spindle/2nd Spindle Chuck Type | Hydraulic |
Sub Spindle/2nd Spindle Speed | 4,200 RPM |
Sub Spindle/2nd Spindle Horsepower (CONT. /30 MINS) | 40 |
Number of Turrets | 2 |
Turret Tool Positions 1, 2 | 16 |
Turret Rotary Tool Spindle Speed 1, 2 | 6000 |
Turret Rotary Tool Horse Power 1, 2 | 9.5 |
B Axis Rotary Tool Spindle Speed | 6000 rpm |
B-Axis Rotary Tool Spindle Horsepower | 5.5 hp |
Chip Conveyor | Yes |
Tool Eye Automatic Front Spindle | Yes |
(HQR) Standard Chuck Dia. Main Spindle (L) | 12.4" |
(HQR) Standard Chuck Dia. Second Spindle (R) | 10" |
Control | CNC (OKUMA OSP300L) |
OKUMA LT3000EX-2TMY
BIG BORE, TWIN SPINDLE, TWIN TURRET
NEW 2016
SPECIFICATIONS:
SWING OVER BED 21.65
DISTANCE BETWEEN NOSES 47.24
MAX RECOMMENDED PART DIAMETER 13.78
MAX RECOMMENDED PART LENGTH 33.3 (BETWEEN SPINDLES)
X-AXIS TRAVEL (ALL TURRETS) 10.04
Y-AXIS TRAVEL (UPPER TURRET) 4.92 (2.755 TO -2.165)
Z-AXIS TRAVEL (UPPER TURRET) 36.61
Z-AXIS TRAVEL (LOWER TURRET) 36.61
W-AXIS TRAVEL (RIGHT SPINDLE) 37.01
RAPID TRAVERSE RATES
X-AXIS 1,181 IPM
Z-AXIS 1,574 IPM
Y-AXIS 788 IPM
W-AXIS 1,574 IPM
C-AXIS 200 IPM
SPINDLE 1 (MAIN)
MOTOR 40/30HP
SPINDLE SPEEDS 42 4,200 RPM
SPINDLE NOSE A2-8
SPINDLE BEARING ID 5.51
SPINDLE BORE 3.59
DRAW TUBE ID 3.188
SPINDLE 2
MOTOR 40/30HP
SPINDLE SPEEDS 42 4,200 RPM
SPINDLE NOSE A2-8
SPINDLE BEARING ID 5.51
SPINDLE BORE 3.59
DRAW TUBE ID 3.188
TURRET TYPE 16 STATION X 2
TURRET INDEXING TIME (1-STATION).3 SEC
ROTARY SPINDLE SPEED 50 - 6,000 RPM
MILLING MOTOR 9.5/5.5 HP
EQUIPPED WITH:
OKUMA OSP300L CONTROL
ADVANCED ONE-TOUCH IGF (P3 PACKAGE)
NEGATIVE RADIUS TOOL COMPENSATION
ATS 12.4 CHUCK ON MAIN
ATS 10 CHUCK ON SUB
PORTABLE PULSE HANDLE
TOOL LIFE MANAGEMENT
BARFEED INTERFACE
TOOL TOUCH SETTER (AUTOMATIC SWING DOWN TYPE)
HINGE TYPE CHIP CONVEYOR
SHOWER COOLANT
(10) LIVE TOOL HOLDERS
(17) STATIC TOOL HOLDERS
